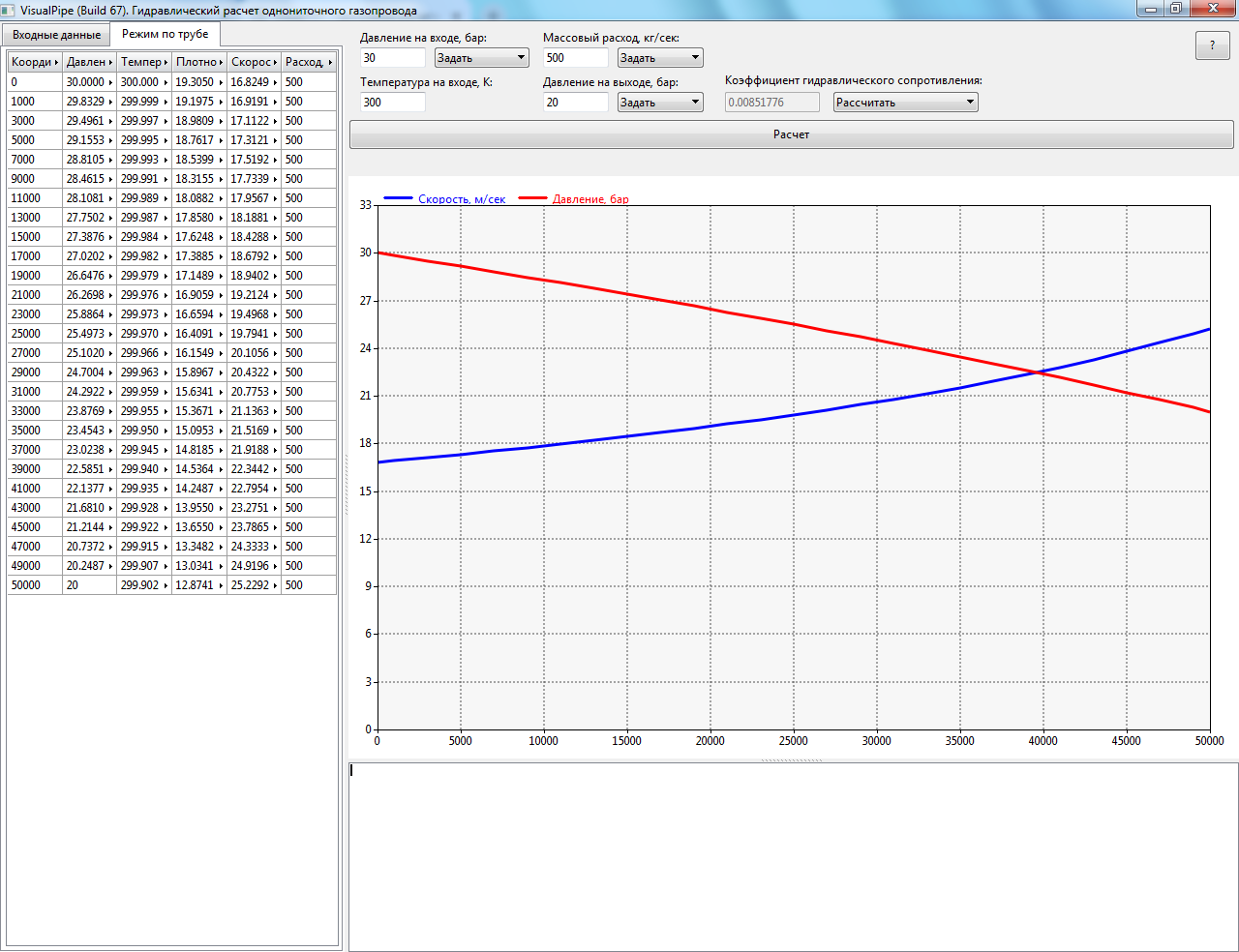

Бесплатная программа VisualPipe позволяет рассчитать гидравлический режим стационарного течения газа по горизонтальной трубе

Исходные предположения:

• Рассматривается горизонтальная труба постоянного сечения
• Тепловые потери в окружающую среду не учитываются
• Газ предполагается идеальным (коэффициент сверхсжимаемости равен 1)

Входные параметры:

• Длина трубы и ее внутренний диаметр
• Параметры газа: показатель адиабаты и относительная газовая постоянна
• Давление на входы и выходе трубы
• Массовый расход через трубу
• Температура на входе трубы
• Коэффициент гидравлического сопротивления

Рассчитываемые параметры:

• Один из параметров на входе или выходе трубы при заданных остальных
• Скорость газа на входе и выходе
• Давление, плотность, температура и скорость в любой точке трубы с координатой (определяется заданным число точек)

В основе методики расчетов лежит решение нелинейной системы уравнений математического баланса на основе газодинамических функций.

Системные требования:

• Microsoft Windows (XP, Vista, Win7) 32-bit и 64-bit
• Установки не требуется (portable)

Применение VisualPipe:

• Проектирование газоснабжения в компании ООО «ЗВСОФТ»
• Статья "Проектирование газовых сетей и оборудования с использованием программных комплексов // Журнал SCIENCE TIME, №6, 2016"
• Статья "Применение программных продуктов при проектировании систем газоснабжения // Журнал Вестник Белгородского государственного технологического университета им. В.Г. Шухова, 2015"
